Opis
Oznaka: RICS-5143
Za presjek vodiča: 1 x 240-300 mm2 kabela za Uo/U = 12/20 (24) kV
Proizvođač: TE Connectivity – Energy (ex Tyco Electronics Raychem)
Naziv: neekranizirani odvojivi kabelski T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 20 kV
Primjena: za spajanje neekraniziranih SN kabela na plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C

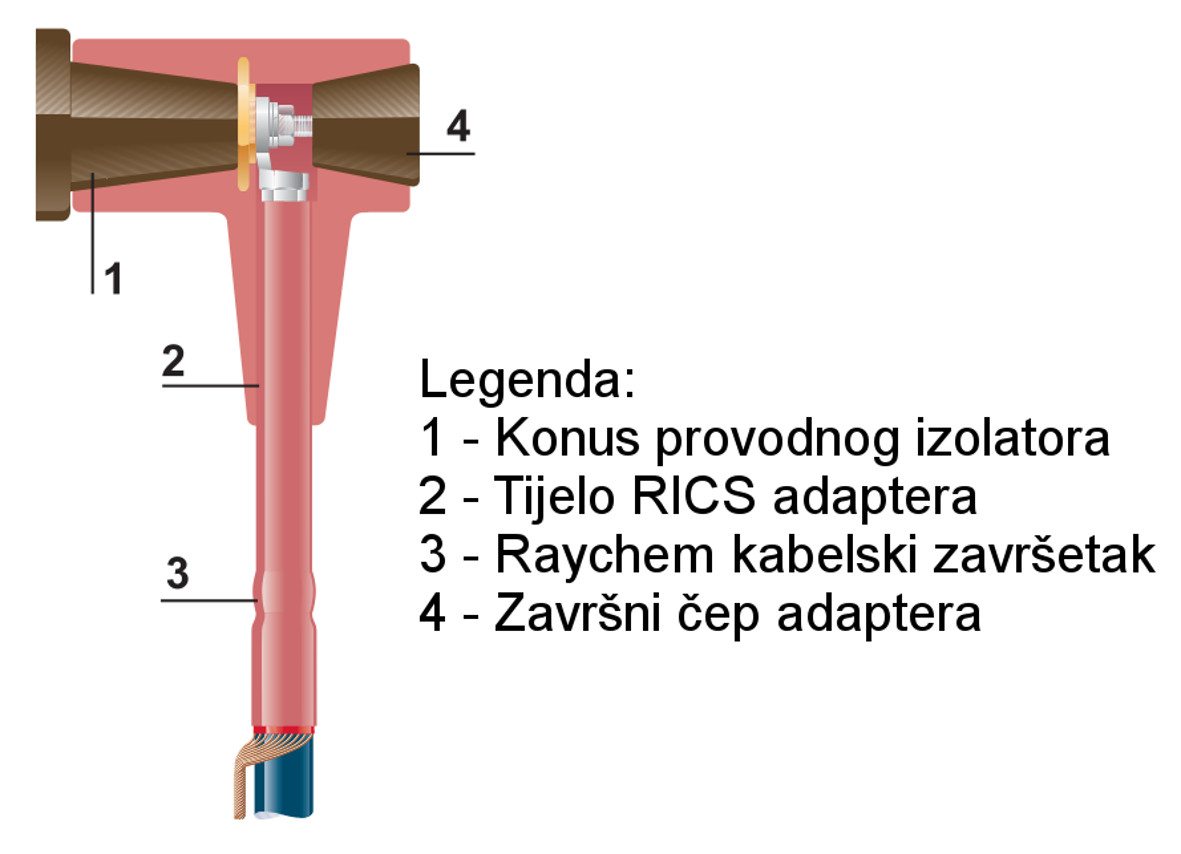

Opis: izolacijsko tijelo adaptera izvedeno je od debelostjenkastog visokokvalitetnog elastomera s brtvenom površinom na završetku, provodnom izolatoru i završnom čepu.
Električni spoj ostvaruje se preko priključnog vijka i stopice na kabelskom završetku. Za naponsku provjeru kabela u pogonu bez odvajanja adaptera od postrojenja, kao opciju uz adapter nudimo specijalni završni čep s kapacitivnom ispitnom točkom.
Dizajn adaptera za spajanje odvodnika prenapona (ponuda na upit) u osnovi je istovjetan osnovnom adapteru za spajanje kabela. Elastomerno izolacijsko tijelo ima na sebi dodatni otvor za spajanje odvodnika prenapona tipa RDA. Također, na upit možemo ponuditi i adaptere za spajanje dva kabela na jedan provodni izolator.
Za dvostruko T- priključivanje, drugi adapter je specijalno oblikovan, a uključuje spojni komad, izolacijsko tijelo, maticu i vijak za učvršćenje te završni čep. Mora se kombinirati s osnovnim adapterom tipa RICS 57×3-CU, ali se ne može kombinirati s adapterom za priključak odvodnika prenapona tipa RICS-51×9.
Dimenzije pojedinog kabelskog adaptera te ponude za adaptere za paralelan spoj (coupling adaptere) dostupne su na upit.
