Opis

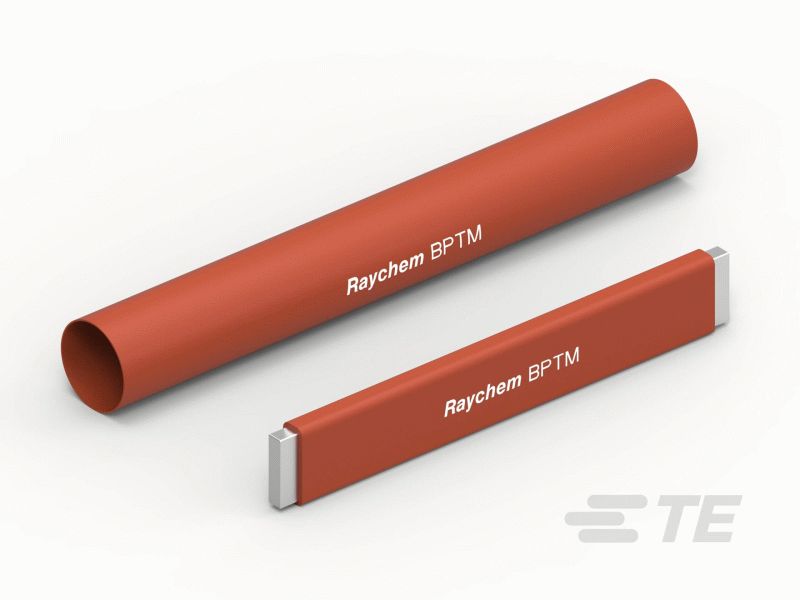

Toploskupljajuća cijev BPTM za izoliranje sabirnica do 24 kV
Proizvođač: TE Connectivity
Kataloški broj: BPTM-175/70-A/U-4(S15)

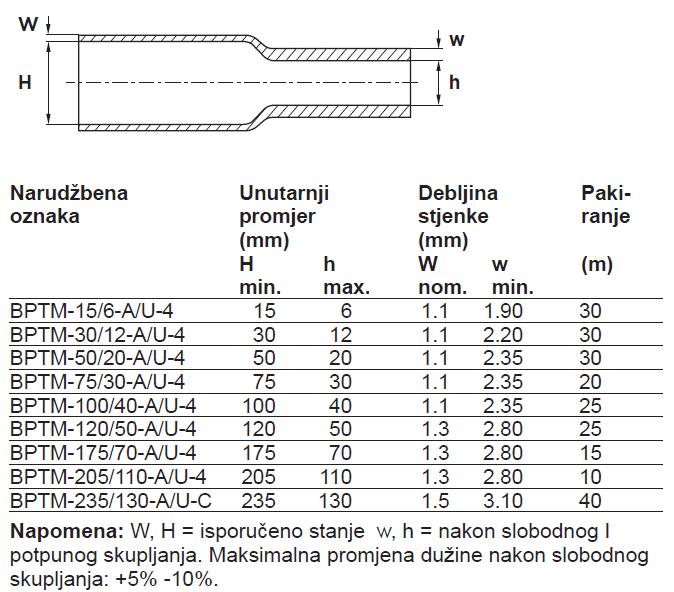

Dimenzije:
– H(min) = 175 mm (promjer prije skupljanja)
– h(max) = 70 mm (promjer nakon skupljanja)
– Preporučeni promjer/dimenzije korištenja:
* Okrugle sabirnice: promjer od 80 do 150 mm
* Plosnate sabirnice: dimenzija “L+T” od 125 do 235 mm (vidjeti priloženu sliku radi objašnjenja)
Primjena:
– toploskupljajuća srednjestijena cijev kojom se postiže povećanje izolacije i zaštita od preskoka i neočekivano izazvanog električnog pražnjenja
– koristi se na okruglim ili plosnatim sabirnicama (bakar, aluminij)
Izdvojena svojstva i prednosti:
– izvrsna fleksibilnost omogućava instalaciju BPTM cijevi na širokom rasponu ravnih ili savijenih sabirnica, bez pucanja ili gužvanja
– visoki omjer skupljanja smanjuje broj potrebnih cijevi, te pojednostavljuje odabir i nabavu proizvoda
– izvanredni izolacijski nivo i dugotrajna pouzdanost čak i kod trajno povišenih radnih temperatura
– ekstremno dugi životni vijek, otpornost na kemijske utjecaje, UV zrake, degradaciju vremenom, mehaničke udarce i općenita otpornost na prirodno trošenje i pucanje
– pogodno za unutarnju i vanjsku ugradnju
– toplinska izdržljivost po IEC 216 iznosi minimalno 105 °C
Dozvoljeni maksimalni napon U [kV]: 24
Duljina cijevi [m]: 15
Pakiranje: 1 kolut = 15 m
Tehničke specifikacije: Toploskupljajuće cijevi BPTM
