Opis

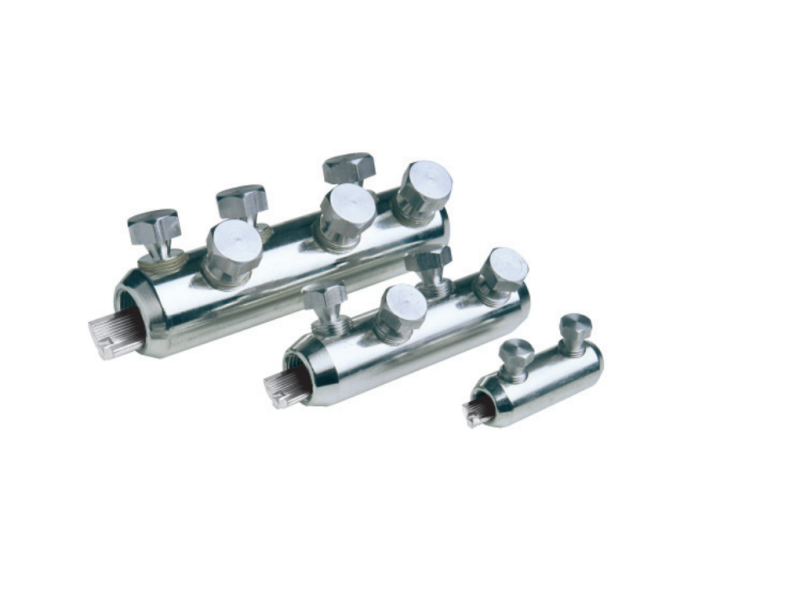

Vijčana spojna kabelska čahura s kidajućim glavama vijaka, za Al i Cu vodiče, do 42 kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BSM-25/95
Tip: BSM vijčana spojna kabelska čahura s kidajućim glavama vijaka
Broj kontaktnih vijaka: 2
Veličina ključa AF: 13 mm
Područje korištenja vodiča:
Al okrugli višežični: 25-95 mm² (promjer vodiča: 5.7 – 12.5 mm), Al okrugli 1-žični: 16-95 mm² (promjer vodiča: 4.1 – 11 mm), Al sektorski višežični: 25-70 mm² (95 mm² uz prethodno zaokruživanje vodiča)
Cu okrugli višežični: 16-95 mm² (promjer vodiča: 4.8 – 12.5 mm), Cu okrugli 1-žični: 10-50 mm² (promjer vodiča: 3.6 – 8 mm), Cu sektorski višežični: 25-70 mm² (95 mm² uz prethodno zaokruživanje vodiča)
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Namjena: u nisko i srednjenaponskim električnim mrežama
Napomene:
– čahure se isporučuju s redukcijskim umetcima za vodiče manjih presjeka. Umetci su u obliku kontaktnih pločica, imaju na sebi uzdužne žljebove i vodilice za ulaganje u tijelo čahure
– imaju kidajuće glave vijaka s kontroliranim momentom kidanja, čime se garantira dobar električni kontakt
Standard: IEC 61238-1, klasa A, CENELEC HD 629.1, HD 629.2

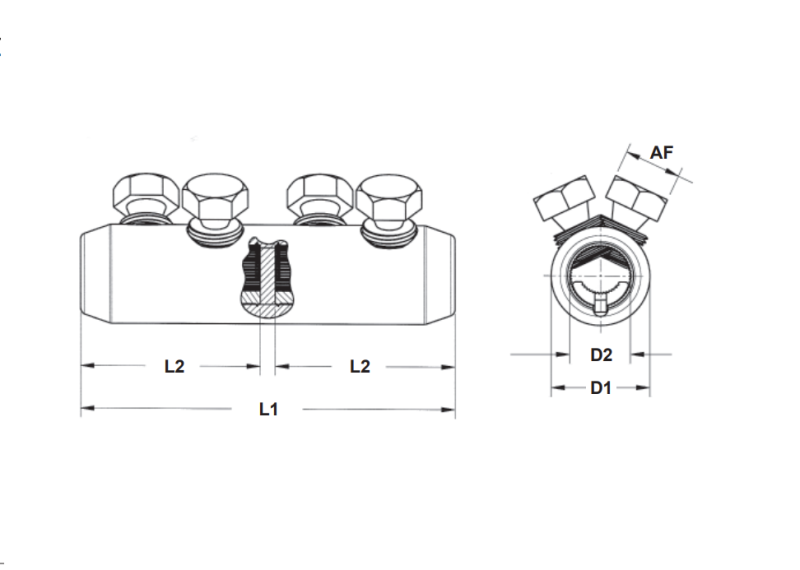

Dimenzije [mm]: L1= 65, L2= 30, D1= 24, D2= 12.8
Pakiranje: 1/18 kom
