Opis

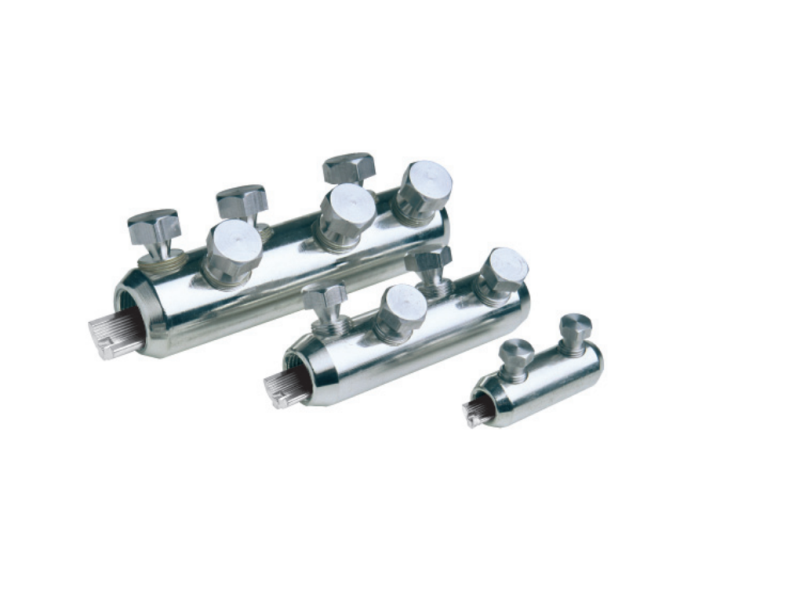

Vijčana spojna kabelska čahura s kidajućim glavama vijaka, za Al i Cu vodiče, do 42 kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BSM-95/240
Tip: BSM vijčana spojna kabelska čahura s kidajućim glavama vijaka
Broj kontaktnih vijaka: 4
Veličina ključa AF: 19 mm
Područje korištenja vodiča:
Al okrugli višežični: 70-240 mm² (promjer vodiča: 9.3 – 19.2 mm), Al okrugli 1-žični: 95-300 mm² (promjer vodiča: 10.5 – 19 mm), Al sektorski višežični: 95-150 mm², Al sektorski jednožični: 95-150 mm² (do 240 mm² uz prethodno zaokruživanje vodiča)
Cu okrugli višežični: 70-240 mm² (promjer vodiča: 9.3 – 19.2 mm), Cu sektorski višežični: 95-150 mm² (do 240 mm² uz prethodno zaokruživanje vodiča)
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Namjena: u nisko i srednjenaponskim električnim mrežama
Napomene:
– čahure se isporučuju s redukcijskim umetcima za vodiče manjih presjeka. Umetci su u obliku kontaktnih pločica, imaju na sebi uzdužne žljebove i vodilice za ulaganje u tijelo čahure

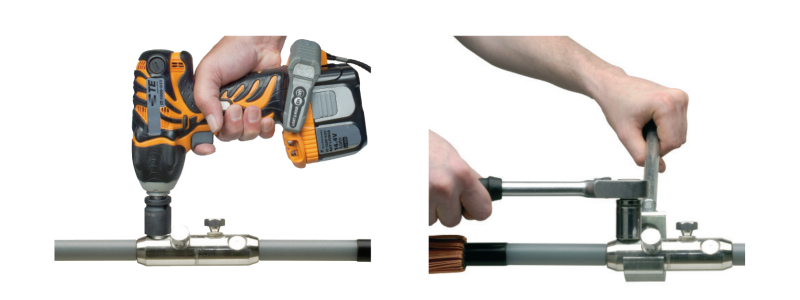

– imaju kidajuće glave vijaka s kontroliranim momentom kidanja, čime se garantira dobar električni kontakt
Standard: IEC 61238-1, klasa A, CENELEC HD 629.1, HD 629.2

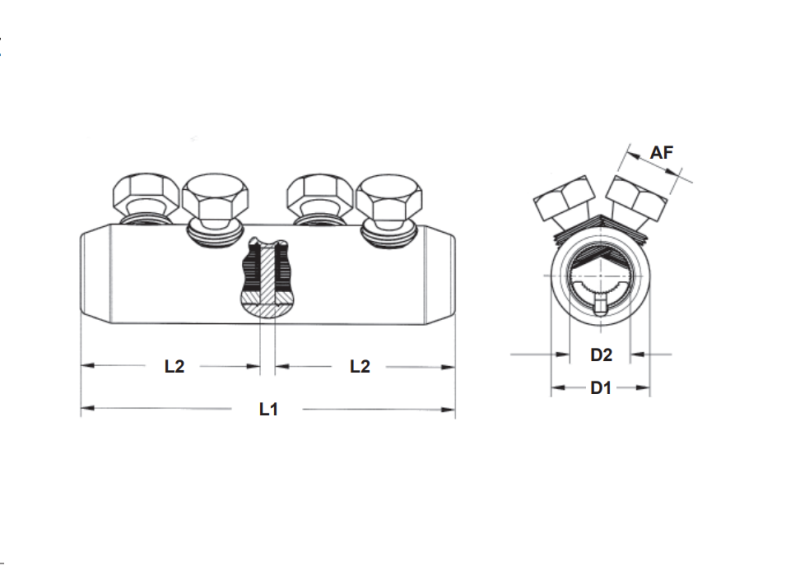

Dimenzije [mm]: L1= 125, L2= 60, D1= 33, D2= 20
Pakiranje: 1/60 kom
