Opis
Srednjenaponski odvodnik prenapona za primjenu u SN (srednjenaponskim) sustavima
Proizvođač: ABB
Tip: MWK
Kataloški broj: MWK-12
Trajni radni napon Uc [kV]: 12
Nazivni napon Ur [kV]: 15
Preostali napon Ures [kV]: 36,9
Podnosivi udarni napon (1,2/50 µs) [kV]: 124
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 53
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: K4
Klasa linijskog pražnjenja: klasa II
Primjena:
– za zaštitu od atmosferskih i sklopnih prenapona u SN sustavima: distribucijskih transformatora, kabela i kabelskih završetaka, kondenzatora-kondenzatorskih baterija i ostale SN opreme
– za unutarnju i vanjsku ugradnju
Opis:
– metal-oksidni odvodnik prenapona bez iskrišta (MO surge arrester), u zalivenom silikonskom kućištu, sive boje, dizajniran i ispitan prema IEC 60099-4
– izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: silikon
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4, EN 45545-2

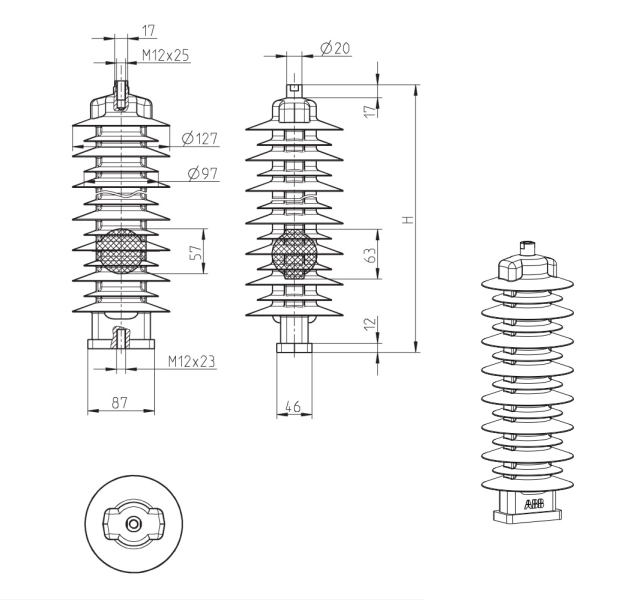

Visina odvodnika L [mm]: 227
Masa: približno 2,2 kg
Pakiranje: 1 kom
Tehničke specifikacije: MWK srednjenaponski odvodnici napona
