Opis

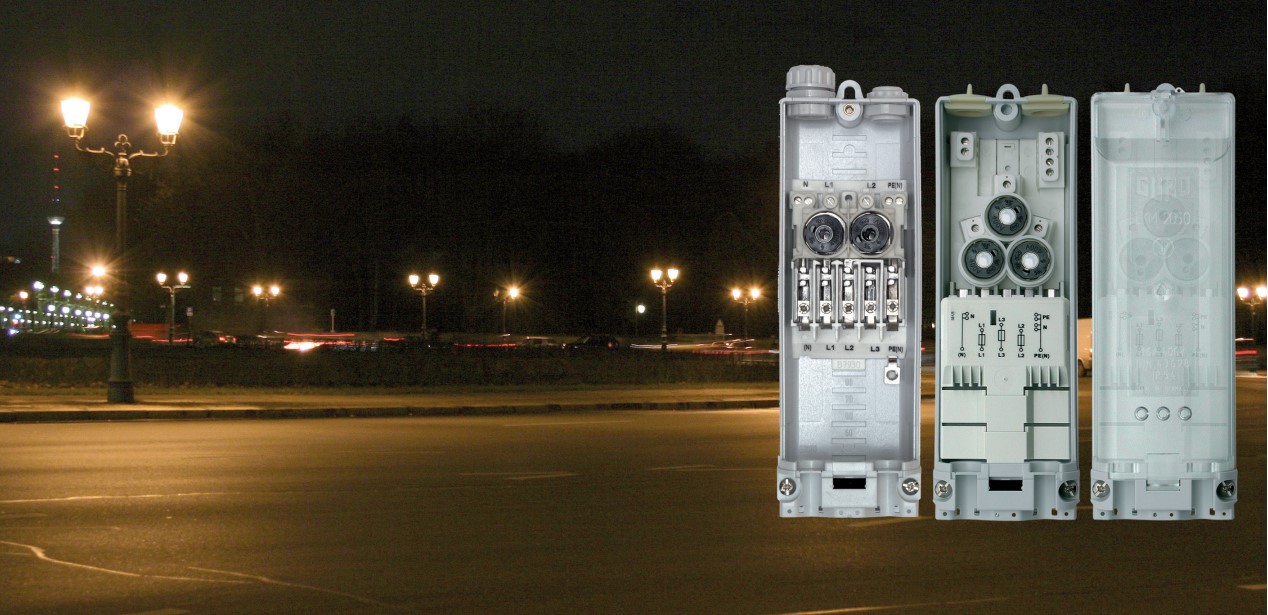

Razdjelnik stupni EKM-2050-2D1-5S/U CS0531-000
Proizvođač: TE Connectivity
Tip: EKM-2050
Kataloški broj: CS0531-000
Nazivni napon Un [V]: 400
Nazivna struja In [A]: 16
Broj priključnih kabela i presjeci vodiča:
– jedan kabel: 5 x (2,5 – 25) mm2
– dva kabela: 5 x (2,5 – 25) mm2
– tri kabela: 5 x (2,5 – 16) mm2
Broj priključnih stezaljki: 5 – L1, L2, L3, N, PEN
Vrsta stezaljki: vijčane klizne
Podnožje osigurača: 2 x D01 (E14) (rastalni uložak nije uključen u isporuku)
Opseg pokrivanja brtvenih uvodnica:
– za podzemne napojne kabele: 19 – 24 mm (2 kabela), 19 – 22 mm (3 kabela)
– za kabel svjetiljke (SK i SKF tip s brtvenom uvodnicom): 8 – 14 mm (2 brtvljenja za 2 kabela 3 x 1,5 mm2 – 5 x 2,5 mm2)
Materijal kućišta: mehanički otporna termoplastika
Boja: siva
Poklopac: transparentan
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP 55
Klasa zaštite: II
Minimalni unutarnji promjer stupa [mm]: 90
Minimalne dimenzije otvora na stupu [mm]: 270×85
Primjena: razdjelnik je namijenjen za ugradnju u unutrašnjost rasvjetnog stupa (tip SK) i za vanjsku ugradnju (tip SKFH), a koristi se za međusobno spajanje podzemnih napojnih kabela (ulaz – izlaz) s rasvjetnim elementima na stupu koje je potrebno štititi osiguračima
Dodatni opis:
– razdjelnik stupni – priključni ormarić za mreže javne rasvjete s 2 ugrađena osigurača D01 (E14)
– zaštita od dijelova pod naponom prema BGV A3
Napomena: rastalni ulošci i dosjedni vijci nisu uključeni u komplet
Standard: IEC 60439-1, DIN VDE 0660-505, DIN 43628
Dimenzije (DxŠxV) [mm]: 257x82x63
Pakiranje: 1/1 kom
Specifikacije-Katalog: Razdjelnik stupni EKM-2050-2D1-5S/U CS0531-000
