Opis

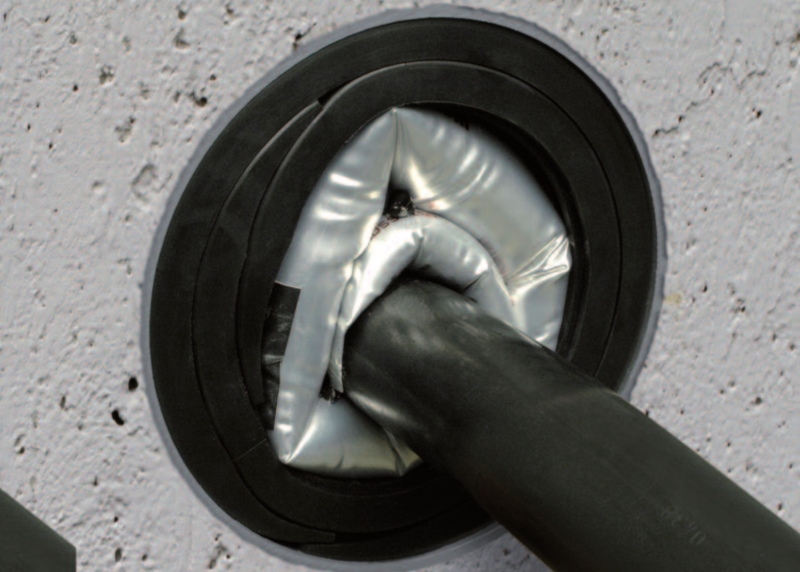

Oznaka: RDSS-150
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-150:
a) unutarnji promjer cijevi fi (mm): 125.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-100*
b) unutarnji promjer cijevi fi (mm): 130.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-107*
c) unutarnji promjer cijevi fi (mm): 135.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-112*
d) unutarnji promjer cijevi fi (mm): 140.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-118*
e) unutarnji promjer cijevi fi (mm): 145.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-123*
f) unutarnji promjer cijevi fi (mm): 150.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-129*
g) unutarnji promjer cijevi fi (mm): 155.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-134*
h) unutarnji promjer cijevi fi (mm): 160.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-139*
i) unutarnji promjer cijevi fi (mm): 165.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 105-145*
j) unutarnji promjer cijevi fi (mm): 170.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 110-150*
k) unutarnji promjer cijevi fi (mm): 175.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 115-155*
l) unutarnji promjer cijevi fi (mm): 180.0 – za ukupni vanjski promjer jednog ili snopa kabela (mm): 120-160*
* Primjenjivo samo za cijevi s kabelom
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-150
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)
