Opis

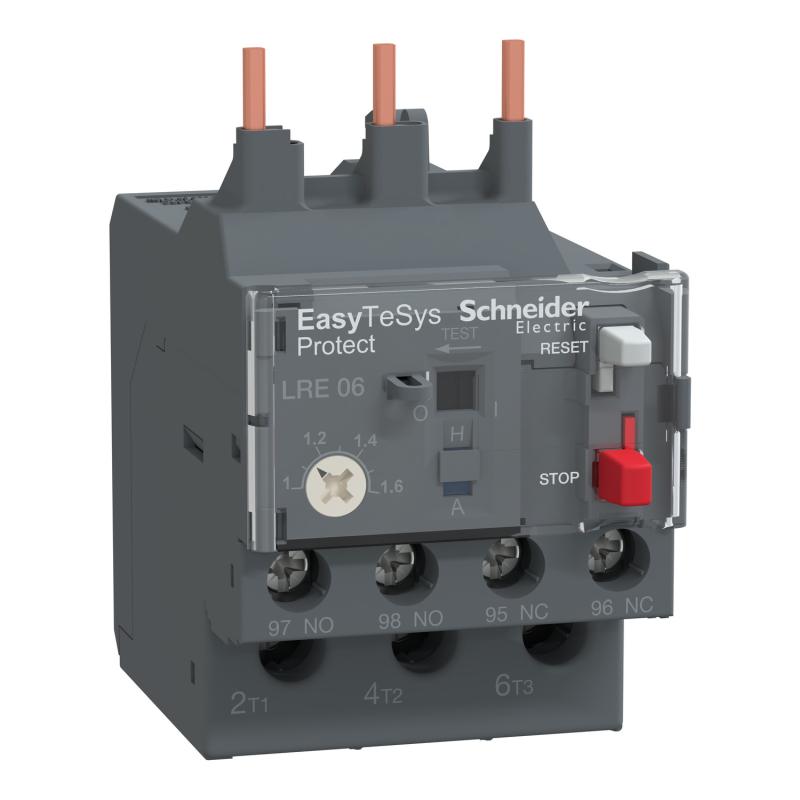

Relej termički – bimetalni, klasa 10A, za primjenu sa sklopnicima iz serije TVS LC1 E06…38
Proizvođač: Schneider Electric
Tip: LRE – Easy TeSys Protect
Kataloški broj: LRE06
Područje podešavanja struje Ir [A]: 1,00 – 1,60
Nazivni napon glavnih polova Un [V] AC: 690
Nazivna frekvencija [Hz]: 50/60
Broj glavih polova: 3 NO
Broj pomoćnih kontakta: 1 NO, 1 NC
Nazivna struja pomoćnih kontakta [A]: 5

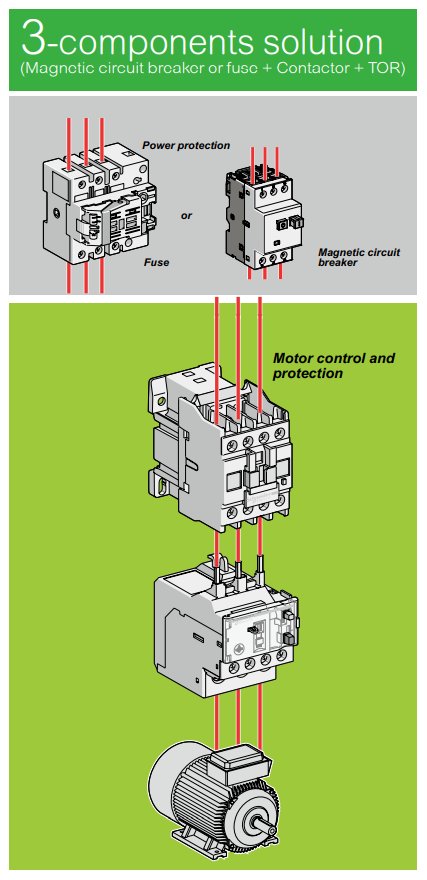

Primjena: LRE bimetalni/termički releji štite motor od preopterećenja, ispada faze, predugog vremena zaleta i od dugotrajnog zaustavljanja rotora

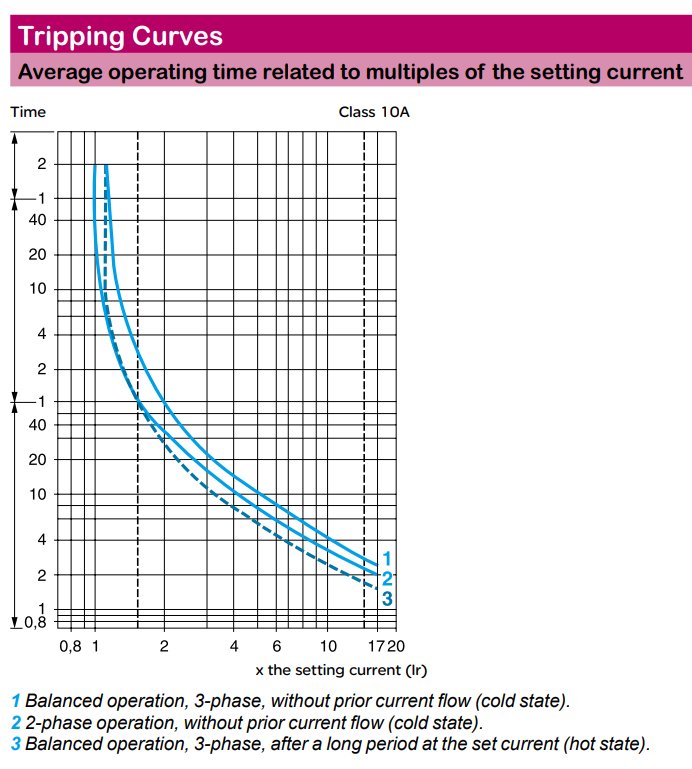

Klasa / kategorija isklopa (prema IEC/EN 60947-4-1): 10A
Osjetljivost na kvar faze: struja okidanja 130 % od Ir na dvije faze, zadnja pri 0 IEC 60947-4-1
Prihvat vodiča: vijčani priključak
Opis:
– bimetalni/termički relej trajno kontrolira struju koja pokreće motor
– ako struja premaši zadanu postavku, pomoćni kontakti releja će promijeniti stanje, te na taj način dolazi do zaustavljanja motora
Napomene:

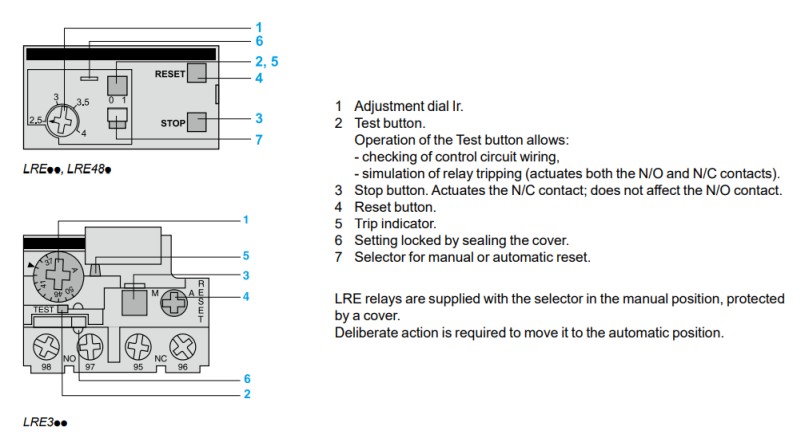

– mogućnost ručnog i automatskog RESETa
Standardi: IEC 60947-4-1, IEC 60947-5-1
Stupanj zaštite: IP20
Temperaturno područje primjene: od -20 °C do +60 °C

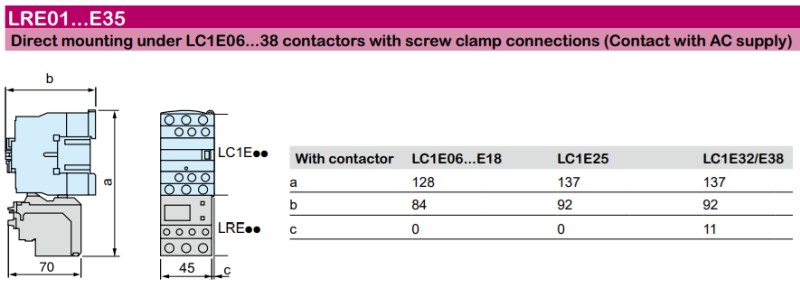

Dimenzije ŠxVxD [mm]: 45x74x70
Masa [g]: 130
Pakiranje: 1 kom
Tehničke specifikacije: RELEJ TERMIČKI 1,00 … 1,60 A LRE06
Katalog: Termički releji LRE i ostala Easy TeSys Protect oprema
Video: Termički releji LRE i ostala Easy TeSys Protect oprema
