Opis

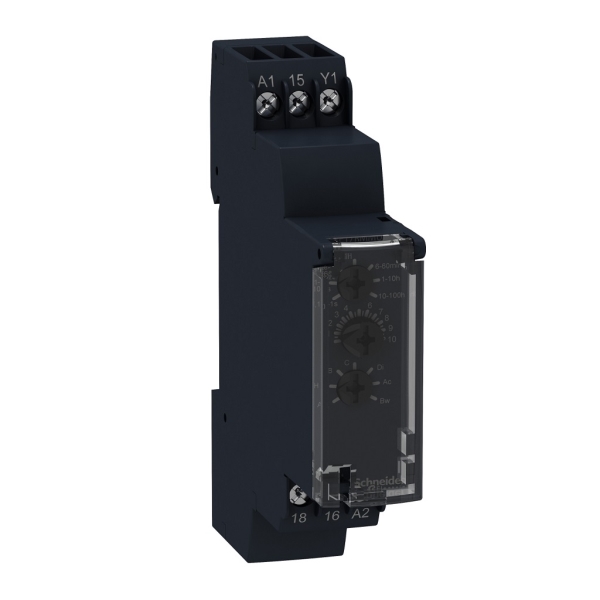

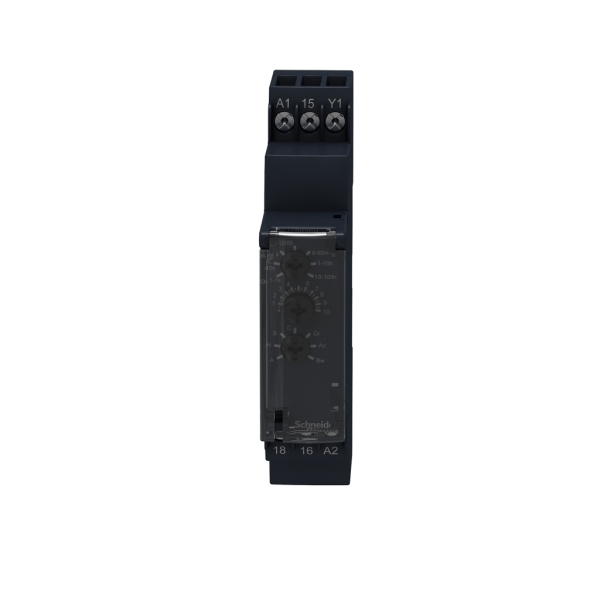

Multifunkcijski vremenski relej s 10 funkcija, s jednim preklopnim kontaktom, za montažu na DIN šinu
Proizvođač: Schneider Electric
Tip: RE17R
Kataloški broj: RE17RMMU
Broj polova NO: 1
Broj polova NC: 1

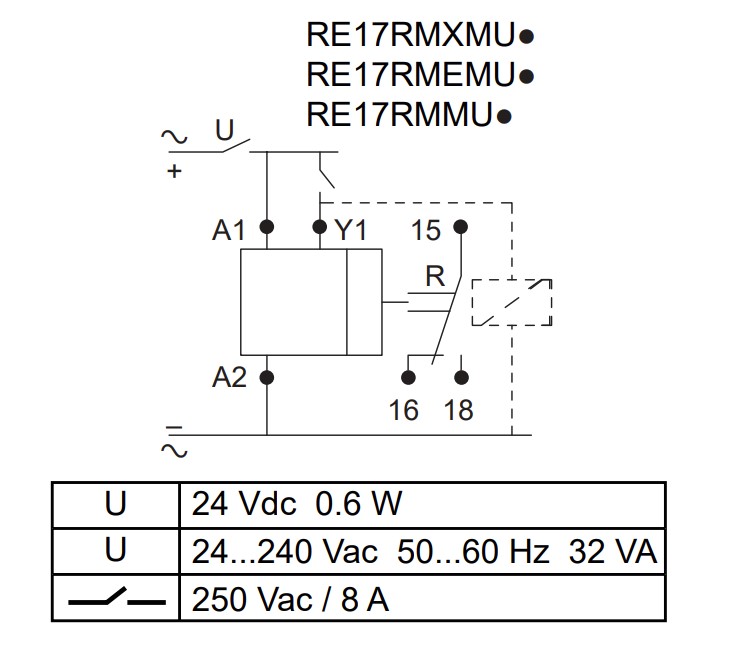

Broj preklopnih kontakta C/O: 1
Nazivna struja polova In [A]: 8
Nazivni napon polova Un [V] AC: 250
Nazivni napon svitka Un [V]: 24-240 V AC, 24 V DC
Nazivna frekvencija [Hz]: 50/60

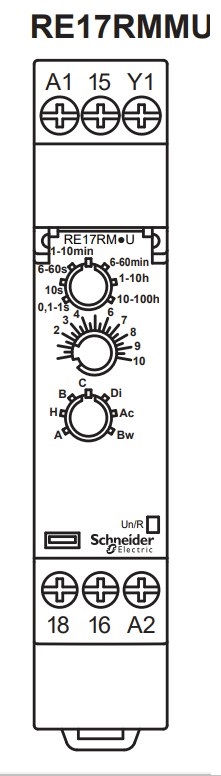

Vremensko područje podešavanja kašnjenja:
– 7 vremenskih perioda 1 s, 10 s, 1 min, 10 min, 1 h, 10 h, 100 h
Funkcije:
– 10 funkcija: A, Ac, At, B, Bw, C, D, Di, H, Ht
– A: zakašnjeli uklop
– Ac: impuls nakon otvaranja/zatvaranja upravljačkog kontakta
– At: kašnjenje uklopa s memorijom
– B: impuls
– Bw: impuls pri uključenju i isključenju
– C: zakašnjeli isklop s upravljačkim kontaktom
– D: treptajući simetričan impuls nakon pauze
– Di: treptajući simetričan, start impulsom
– H : impuls pri uključenju
– Ht: impuls pri uključenju s memorijom
Prihvat vodiča: vijčani priključak, do 2 x 2,5 mm²
Montaža na letvu: EN 60715 (EN 50022)
Temperaturno područje primjene: -40 °C do +60 °C
Standardi: IEC 61812-1, EN 61000-6-4, 2006/95/EC, 2004/108/EC
Napomene:
– indikacija statusa pomoću LED diode
Dimenzije ŠxVxD [mm]: 17,5x70x90
Masa [g]: 80
Pakiranje: 1 kom
Tehničke specifikacije: RELEJ VREMENSKI MULTIFUNKCIJSKI RE17RMMU
