Opis

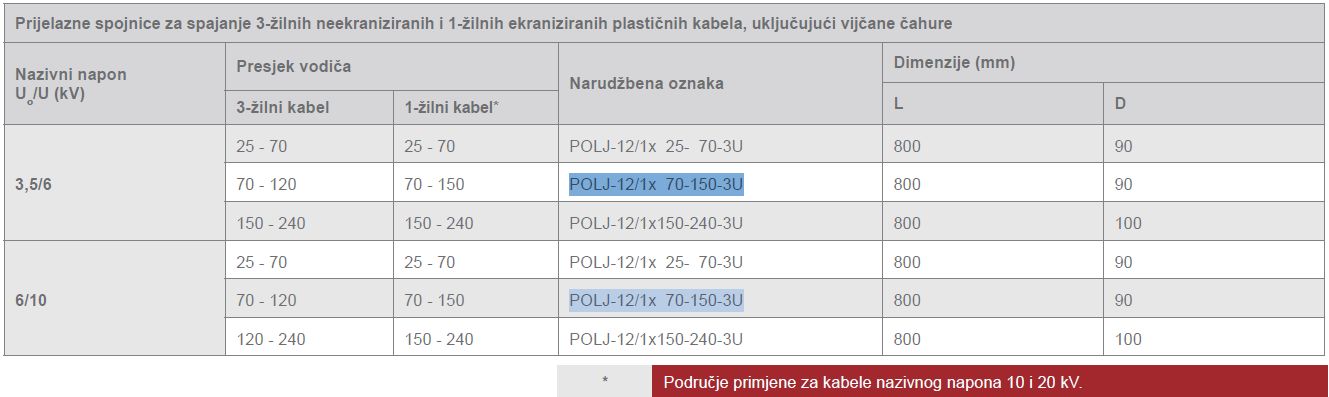

Oznaka: POLJ-12/1×70-150-3U (u kompletu s vijčanim čahurama)
Za presjeke vodiča: od 70 do 150 mm2
Proizvođač: TE Connectivity – Energy (ex Tyco Electronics Raychem)

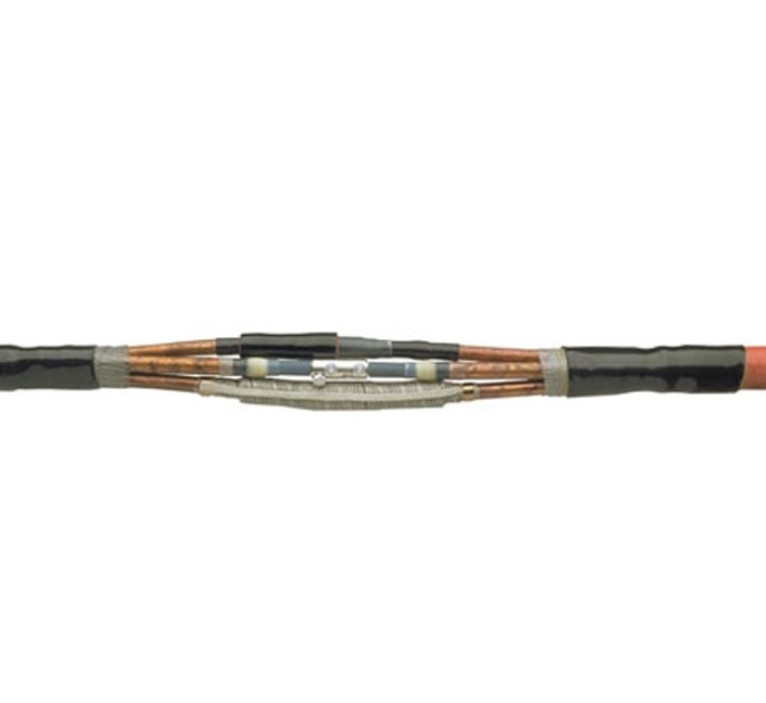

Naziv: prijelazna spojnica za spajanje 3-žilnih neekraniziranih plastičnih kabela i 1-žilnih ekraniziranih plastičnih kabela, Uo/U = 6/10 (12) kV
Primjena: za spajanje kabela prema gornjem opisu, prijelazno spajanje npr. PP 41, PP 44, N(A)YBY, N(A)YFGY na npr: XHE 49-(A), XHP 48-(A), N(A)2XS(F)2Y i sl.
Opis: na kraju zaslona izolacije 1-žilnih kabela postavlja se žuta traka te cijev za kontrolu električnog polja. Vodiči se spajaju vijčanim čahurama isporučenim u kompletu spojnice, a nakon toga se premotaju krpom za kontrolu električnog polja. Toploskupljajuća trostruko ekstrudirano tijelo spojnice pruža dovoljnu debljinu izolacije, te potreban zaslon izolacije. Električni oklop spojnice obnavlja se bakrenom
mrežicom i originalnim žicama 1-žilnih kabela dok se električni kontakt uzemljenja ostvaruje pomoću pribora za bezlemno spajanje. Vanjsko brtvljenje i zaštita spojnice ostvareni su pomoću razdjelne kape i debelostjenkaste toploskupljajuće cijevi oslojene ljepilom.
